معرفی انواع توپولوژی شبکه به زبان ساده + کاربردها، مزایا و معایب

مقدمه

در دنیای ارتباطات، شبکه‌های کامپیوتری نقش کلیدی در تبادل اطلاعات و داده‌ها دارند. یکی از مهم‌ترین بخش‌های طراحی شبکه، انتخاب توپولوژی مناسب است؛ چرا که نحوه‌ی اتصال دستگاه‌ها به یکدیگر تاثیر مستقیمی بر سرعت، کارایی و پایداری شبکه دارد. در این مقاله با انواع توپولوژی شبکه آشنا خواهید شد و مزایا و معایب هر یک را بررسی می‌کنیم تا بتوانید در انتخاب توپولوژی مناسب برای شبکه خود بهترین انتخاب داشته باشید.

توپولوژی شبکه چیست؟ معرفی توپولوژی شبکه؟

توپولوژی شبکه (Topology) به زبان ساده به چیدمان و نحوه‌ی اتصال دستگاه‌ها (مثل کامپیوترها، سرورها و سوئیچ‌ها) در یک شبکه اشاره دارد. به عبارت دیگر، توپولوژی تعیین می‌کند که چگونه دستگاه‌های مختلف در شبکه با یکدیگر ارتباط برقرار می‌کنند و داده‌ها را بین خود انتقال می‌دهند. این چیدمان می‌تواند تاثیر مستقیمی بر عملکرد شبکه و نحوه‌ی رفع مشکلات آن داشته باشد.

برای درک بهتر، فرض کنید شما در یک اتاق با چند نفر هستید و هر کس بخواهد با دیگری صحبت کند. اگر همه دور یک میز گرد نشسته باشند، همه به راحتی به هم دسترسی دارند و می‌توانند مستقیما با هم ارتباط برقرار کنند؛ اما اگر همه در یک خط نشسته باشند، ممکن است برای انتقال پیام، مجبور باشند از طریق نفرات دیگر این کار را انجام دهند. در شبکه‌های کامپیوتری نیز، نحوه‌ی اتصال دستگاه‌ها مشابه همین حالت است.

برای مثال، در توپولوژی استار یا ستاره‌ای (Star Topology)، همه‌ی دستگاه‌ها به یک نقطه‌ی مرکزی مثل یک سوئیچ یا روتر متصل می‌شوند و از طریق آن، داده‌ها را به یکدیگر ارسال می‌کنند. این مدل، کارایی و کنترل بهتری بر شبکه ارائه می‌دهد، اما اگر نقطه‌ی مرکزی از کار بیفتد، کل شبکه مختل می‌شود.

انواع توپولوژی شبکه

انواع توپولوژی شبکه شامل موارد زیر می‌شود:

• توپولوژی باس یا خطی (Bus Topology)
• توپولوژی استار یا ستاره‌ای (Star Topology)
• توپولوژی رینگ یا حلقه‌ای (Ring Topology)
• توپولوژی مش (Mesh Topology)
• توپولوژی درختی (Tree Topology)
• توپولوژی نقطه به نقطه (Point to Point Topology)
• توپولوژی هیبرید یا ترکیبی (Hybrid Topology)

این توپولوژی‌ها هر یک ویژگی‌ها و کاربردهای خاص خود را در طراحی و عملکرد شبکه دارند که در بخش‌های بعدی به بررسی جزئیات آن‌ها خواهیم پرداخت.

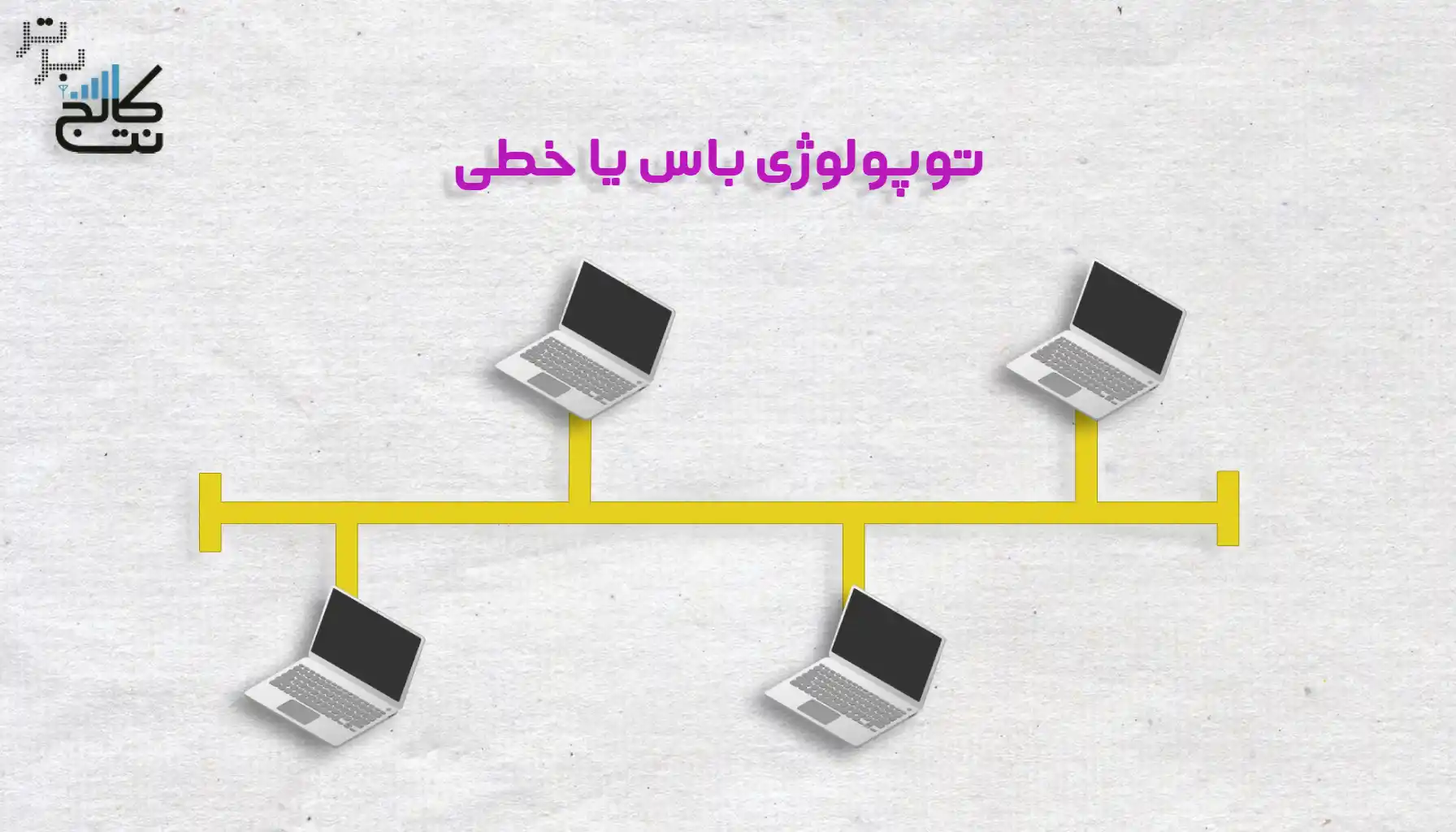

توپولوژی باس یا خطی (Bus)

توپولوژی باس یا خطی یکی از ساده‌ترین و قدیمی‌ترین روش‌های اتصال دستگاه‌ها در شبکه است. در این توپولوژی، تمامی دستگاه‌ها به یک کابل اصلی (که به آن "باس" یا "خط" گفته می‌شود) متصل می‌شوند. اطلاعات از طریق این کابل بین دستگاه‌ها منتقل می‌شود و هر دستگاه می‌تواند داده‌ها را از این کابل دریافت کند یا به آن ارسال کند.

شرایط استفاده: توپولوژی باس بیشتر در شبکه‌های کوچک و محلی (LAN) استفاده می‌شود که تعداد دستگاه‌های متصل محدود است و نیاز به یک راه‌اندازی ساده و کم‌هزینه دارند.

مزایای توپولوژی باس

• راه‌اندازی ساده و کم‌هزینه.
• نیاز به کابل‌کشی کمتر نسبت به سایر توپولوژی‌ها.
• مناسب برای شبکه‌های کوچک با تعداد دستگاه‌های کم.

معایب توپولوژی باس

• با افزایش تعداد دستگاه‌ها، سرعت انتقال داده کاهش می‌یابد.
• خرابی در کابل اصلی باعث از کار افتادن کل شبکه می‌شود.
• تشخیص و رفع مشکلات شبکه دشوار است.
• پهنای باند محدود برای تمامی دستگاه‌های متصل.

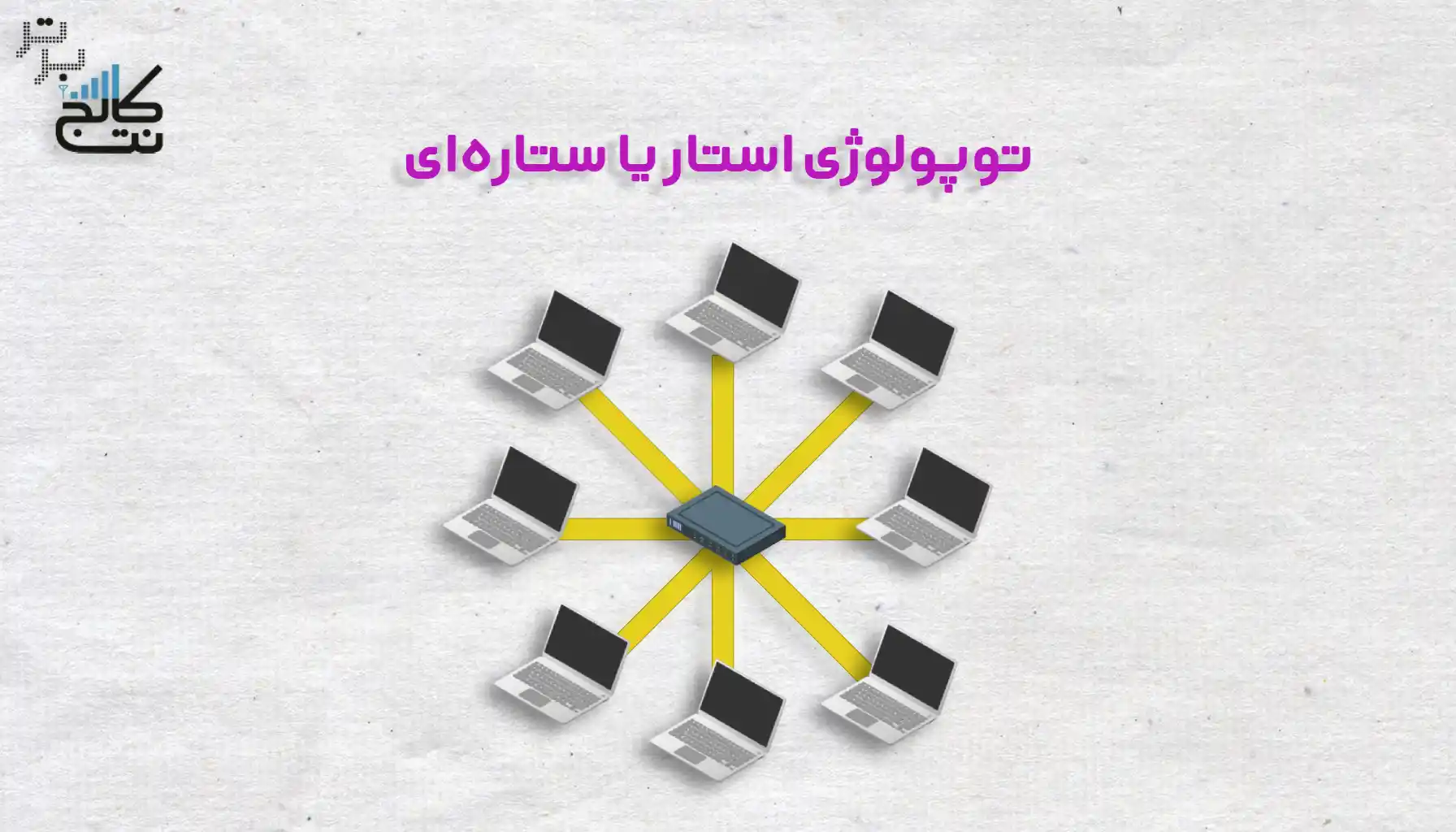

توپولوژی استار یا ستاره‌ای (Star)

توپولوژی استار یا ستاره‌ای یکی از محبوب‌ترین و پرکاربردترین مدل‌های شبکه است. در این نوع توپولوژی، تمامی دستگاه‌ها (مانند کامپیوترها) به یک دستگاه مرکزی (مانند یک سوئیچ یا روتر) متصل می‌شوند. این دستگاه مرکزی مانند یک هاب عمل می‌کند و داده‌ها را بین دستگاه‌های متصل توزیع می‌کند.

شرایط استفاده: این توپولوژی مناسب شبکه‌هایی است که نیاز به کنترل بهتر بر داده‌ها، تشخیص سریع مشکلات، و افزایش پایداری دارند. اغلب در شبکه‌های محلی (LAN) و محیط‌های اداری و سازمانی از این توپولوژی استفاده می‌شود.

مزایای توپولوژی استار

• عیب‌یابی و رفع مشکل به‌راحتی امکان‌پذیر است، زیرا هر دستگاه به صورت جداگانه به هاب مرکزی متصل است.
• خرابی در یکی از دستگاه‌ها تاثیری بر عملکرد سایر دستگاه‌ها ندارد.
• امکان گسترش شبکه به راحتی و بدون نیاز به تغییر ساختار کلی.

معایب توپولوژی استار

• وابستگی زیاد به هاب یا دستگاه مرکزی؛ اگر هاب از کار بیفتد، کل شبکه قطع می‌شود.
• نیاز به کابل‌کشی بیشتر نسبت به توپولوژی‌های دیگر، که ممکن است هزینه‌های بیشتری را به همراه داشته باشد.

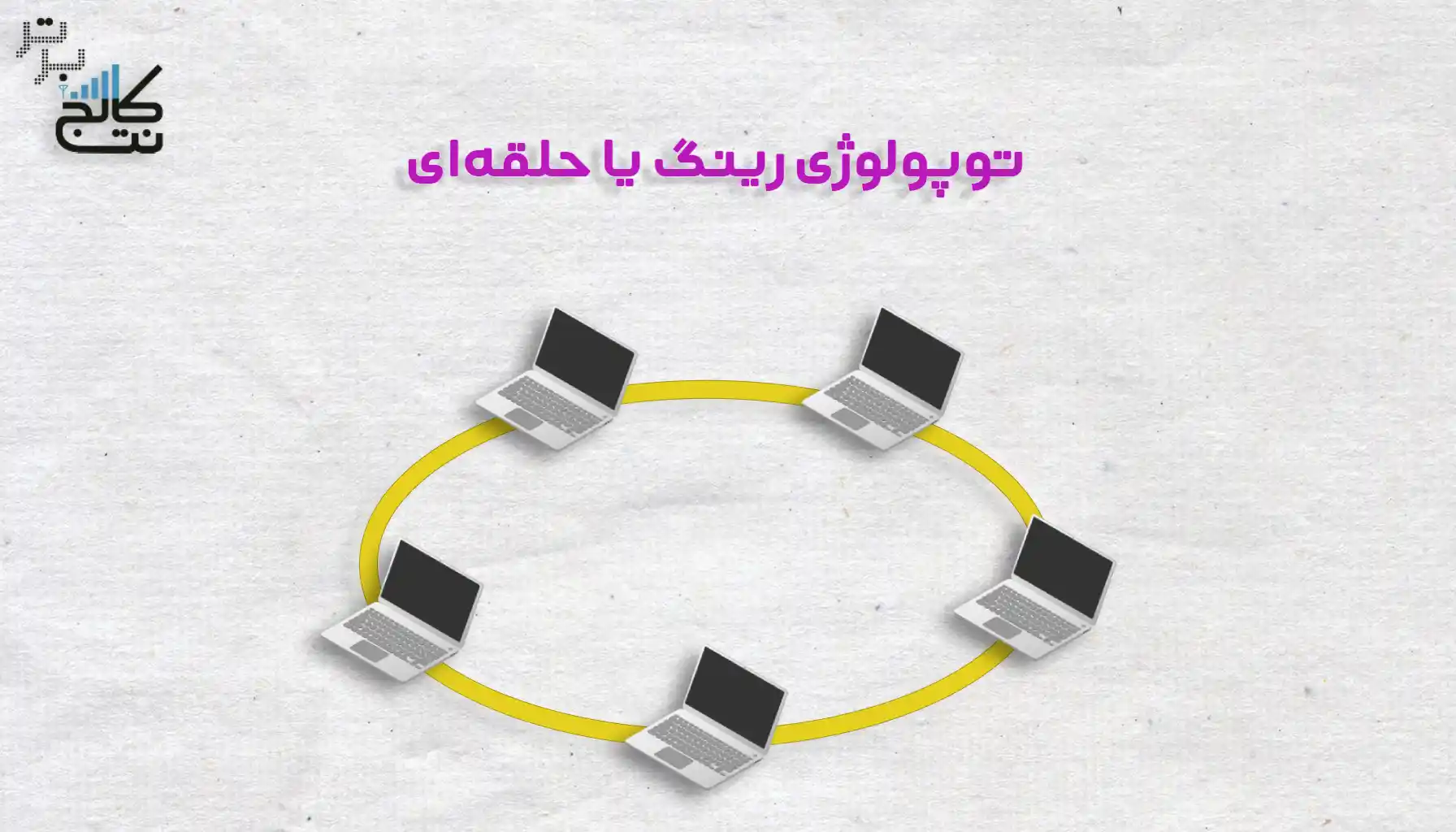

توپولوژی رینگ یا حلقه‌ای (Ring)

توپولوژی رینگ یا حلقه‌ای  یکی از مدل‌های شبکه است که در آن دستگاه‌ها به شکل یک حلقه به یکدیگر متصل می‌شوند. هر دستگاه به دو دستگاه دیگر متصل است و داده‌ها در یک جهت در حلقه حرکت می‌کنند. به این معنی که هر دستگاه داده‌ها را به دستگاه بعدی ارسال می‌کند تا به مقصد نهایی برسند.

شرایط استفاده: توپولوژی رینگ معمولاً در شبکه‌های کوچک و متعادل استفاده می‌شود، جایی که تعداد دستگاه‌ها محدود است و نیاز به عملکرد سریع و قابل اعتماد وجود دارد. این توپولوژی در برخی شبکه‌های محلی و سیستم‌های قدیمی بیشتر مورد استفاده قرار می‌گرفت

مزایای توپولوژی رینگ

• سرعت بالا در انتقال داده‌ها به دلیل جریان یکنواخت داده‌ها در یک جهت.
• نیاز به کابل‌کشی کمتر نسبت به برخی توپولوژی‌های دیگر، مانند استار.
• ساده بودن طراحی و پیاده‌سازی.

معایب توپولوژی رینگ

• اگر یکی از دستگاه‌ها یا کابل‌ها خراب شود، کل شبکه قطع می‌شود.
• عیب‌یابی مشکلات شبکه می‌تواند دشوار باشد، زیرا ممکن است مشخص نباشد کدام دستگاه مشکل دارد.
• برای جابجایی و افزودن دستگاه‌های جدید به شبکه، نیاز به تغییرات در ساختار کلی دارد.

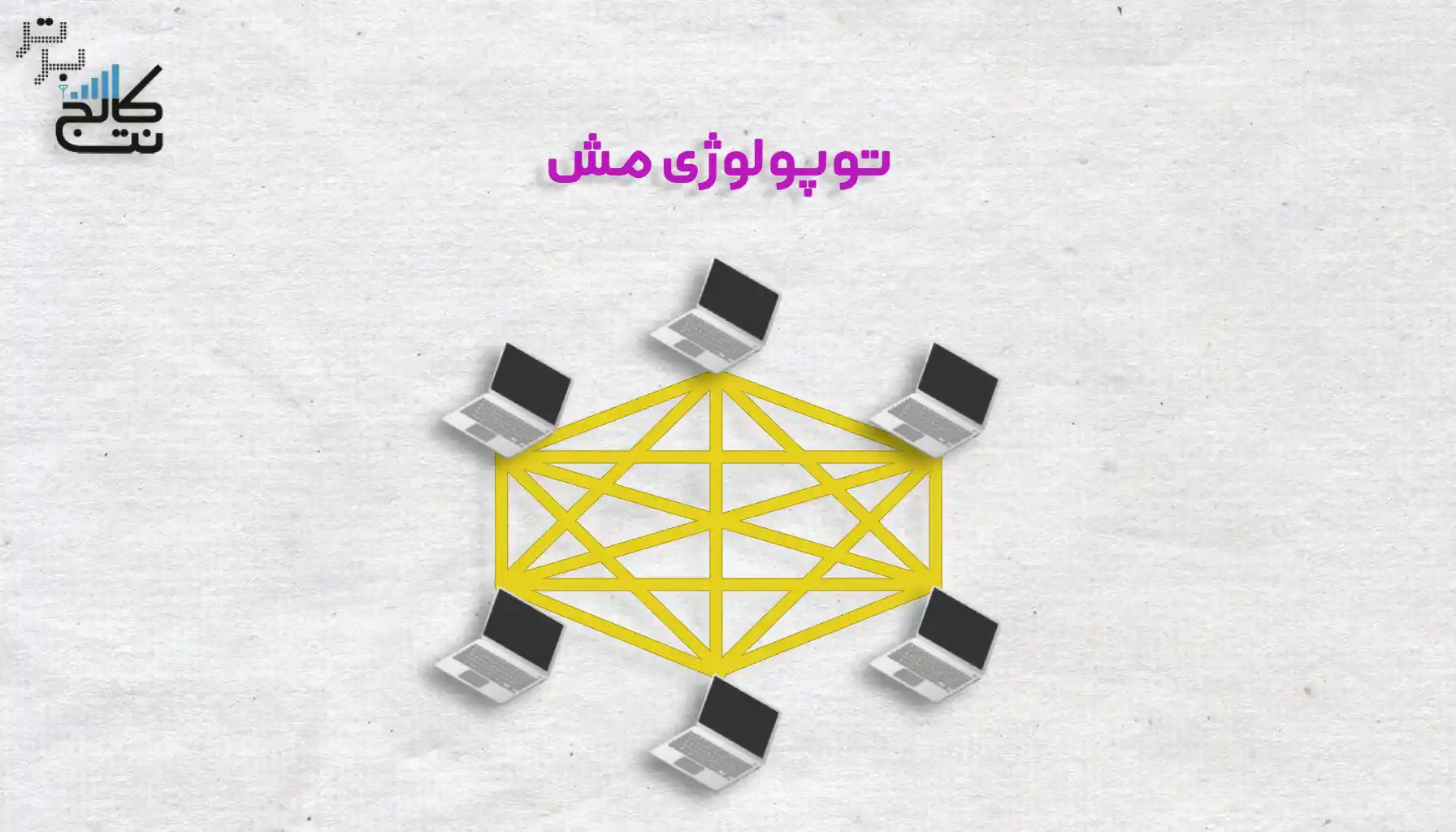

توپولوژی مش (Mesh)

توپولوژی مش یکی از مدل‌های شبکه است که در آن هر دستگاه به چندین دستگاه دیگر متصل است. این نوع اتصال می‌تواند به شکل کامل یا جزئی باشد. در توپولوژی مش کامل، هر دستگاه با تمامی دستگاه‌های دیگر به صورت مستقیم متصل است، در حالی که در توپولوژی مش جزئی، تنها برخی از دستگاه‌ها به یکدیگر متصل هستند.

شرایط استفاده: توپولوژی مش به‌ویژه در شبکه‌های بزرگ و پیچیده‌ای مانند مراکز داده، شبکه‌های بی‌سیم، و سیستم‌های ارتباطی ضروری استفاده می‌شود. این توپولوژی برای شرایطی که نیاز به قابلیت اطمینان بالا و تحمل خطا وجود دارد، مناسب است.

مزایای توپولوژی مش

• قابلیت اطمینان بالا: اگر یکی از ارتباطات یا دستگاه‌ها دچار مشکل شود، داده‌ها می‌توانند از مسیرهای دیگر منتقل شوند، بنابراین شبکه همچنان کار می‌کند.
• عملکرد بهینه: با داشتن چندین مسیر برای انتقال داده‌ها، عملکرد شبکه بهبود می‌یابد و سرعت انتقال افزایش می‌یابد.
• قابلیت گسترش: افزودن دستگاه‌های جدید به شبکه به راحتی امکان‌پذیر است و نیازی به تغییرات گسترده در ساختار شبکه نیست.

معایب توپولوژی مش

• هزینه بالا: پیاده‌سازی و نگهداری توپولوژی مش به دلیل تعداد بالای کابل‌ها و اتصالات، می‌تواند پرهزینه باشد.
• پیچیدگی در مدیریت: با افزایش تعداد دستگاه‌ها، مدیریت و پیکربندی شبکه پیچیده‌تر می‌شود.
• فضای بیشتری نیاز دارد: به دلیل تعداد بالای اتصالات، ممکن است فضای بیشتری برای کابل‌کشی و تجهیزات نیاز باشد.

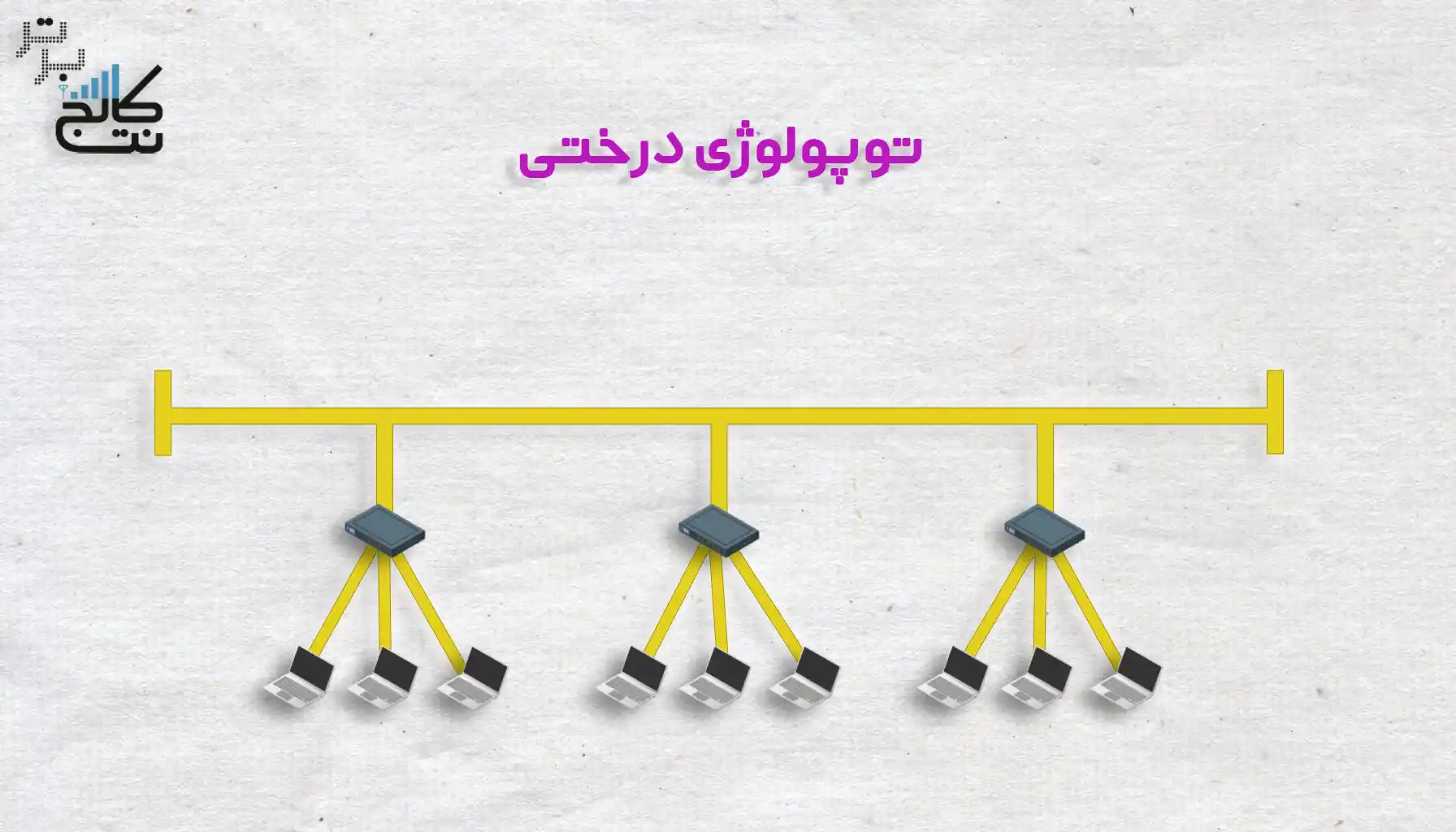

توپولوژی درختی (Tree)

توپولوژی درختی ترکیبی از چندین توپولوژی دیگر، به‌ویژه توپولوژی استار و باس، است. در این ساختار، چندین شبکه کوچک‌تر به صورت سلسله‌مراتبی به هم متصل می‌شوند. این توپولوژی به‌صورت یک درخت با شاخه‌های مختلف است که از یک گره مرکزی شروع شده و به شبکه‌های کوچک‌تر منتهی می‌شود.

شرایط استفاده: این توپولوژی برای شبکه‌های بزرگ با ساختار سازمانی که نیاز به کنترل متمرکز و سلسله‌مراتبی دارند، مناسب است.

مزایای توپولوژی درختی

• مدیریت آسان: به دلیل ساختار سلسله‌مراتبی، مدیریت شبکه و رفع مشکلات به راحتی انجام می‌شود.
• گسترش‌پذیری: شبکه به سادگی می‌تواند با افزودن شاخه‌های جدید گسترش پیدا کند.
• تفکیک بخش‌ها: امکان تقسیم شبکه به بخش‌های مختلف وجود دارد که به بهبود امنیت و عملکرد شبکه کمک می‌کند.

معایب توپولوژی درختی

• وابستگی به گره‌های مرکزی: در صورت خرابی گره یا سرور مرکزی، بخش بزرگی از شبکه از کار می‌افتد.
• هزینه بالا: برای پیاده‌سازی و نگهداری نیاز به تجهیزات بیشتر و کابل‌کشی پیچیده است.
• پیچیدگی طراحی: طراحی و مدیریت آن به دلیل ساختار چند لایه نیاز به برنامه‌ریزی دقیق دارد.

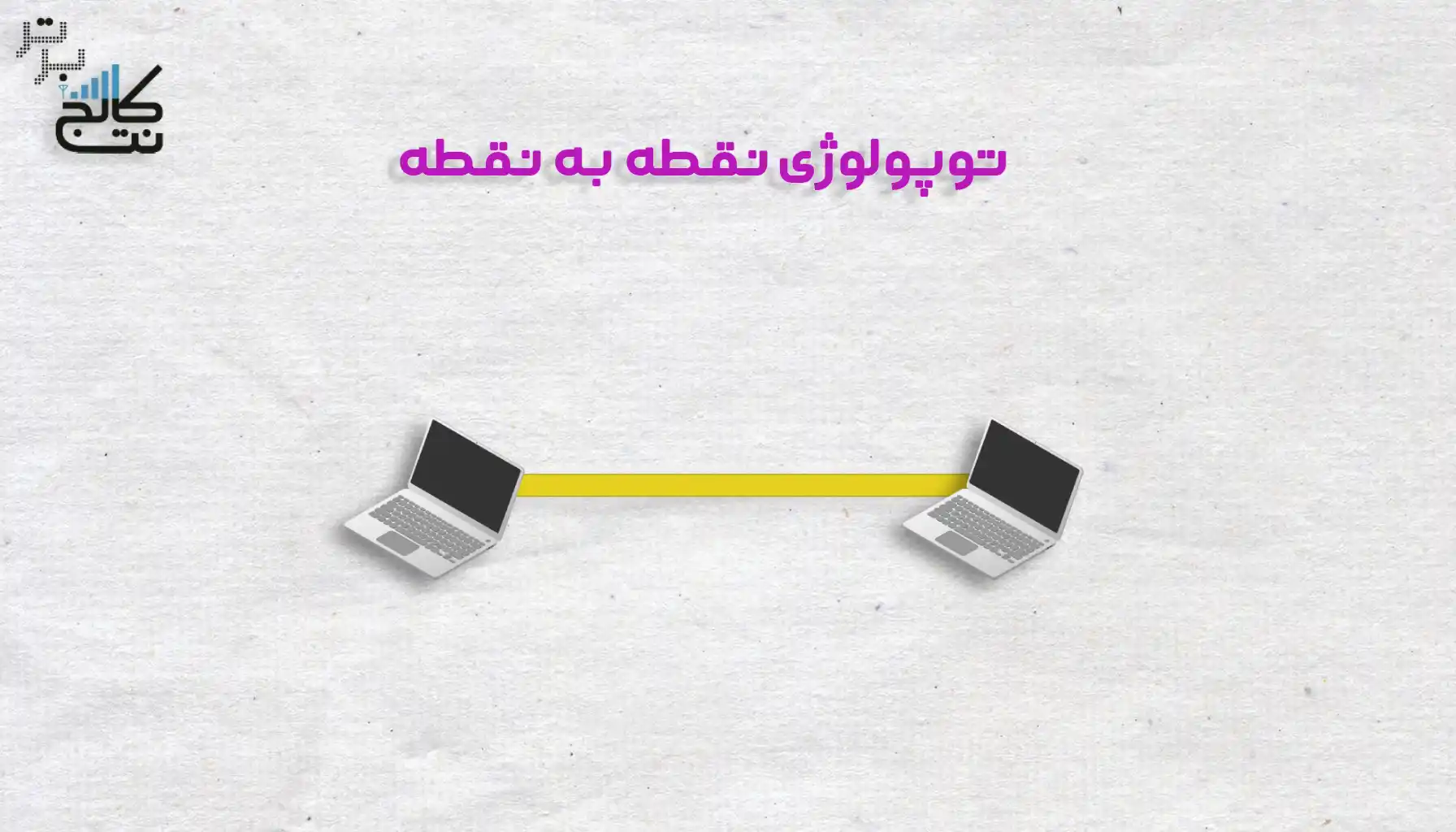

توپولوژی نقطه به نقطه (Point To Point)

توپولوژی نقطه به نقطه یکی از ساده‌ترین انواع توپولوژی شبکه است که در آن دو دستگاه به صورت مستقیم به یکدیگر متصل می‌شوند. این توپولوژی زمانی که نیاز به ارتباط مستقیم و بدون واسطه بین دو دستگاه دارید، بسیار مفید است. به عنوان مثال، در اتصال دو کامپیوتر یا دو سرور برای تبادل اطلاعات بدون نیاز به یک شبکه گسترده، از این توپولوژی استفاده می‌شود.

شرایط استفاده: توپولوژی نقطه به نقطه برای ارتباطات ساده و مستقیم مانند ارتباط دو کامپیوتر، یا ارتباط بین دو سوئیچ در یک شبکه کوچک مناسب است. همچنین این توپولوژی در برخی دستگاه‌های ارتباطی مانند مودم‌ها و سوئیچ‌های تلفنی قدیمی کاربرد دارد.

مزایای توپولوژی نقطه به نقطه

• سادگی در تنظیم و پیاده‌سازی: این نوع شبکه به دلیل عدم نیاز به تجهیزات اضافی مانند سوییچ‌ها یا روترها، به راحتی قابل راه‌اندازی است.
• کارایی بالا: از آنجا که تنها دو دستگاه به یکدیگر متصل هستند، هیچ ترافیک اضافی در شبکه وجود ندارد و ارتباط با سرعت بالا انجام می‌شود.
• مناسب برای ارتباطات موقت: این توپولوژی برای ارتباطات موقت و محدود بین دو دستگاه بسیار مناسب است.

معایب توپولوژی نقطه به نقطه

• محدودیت در گسترش: این توپولوژی تنها بین دو دستگاه قابل استفاده است و برای شبکه‌های بزرگ‌تر کاربردی نیست.
• امنیت پایین: چون ارتباط مستقیم بین دو دستگاه برقرار است، ممکن است در برخی موارد مسائل امنیتی ایجاد شود.
• عدم پایداری: اگر یکی از دستگاه‌ها دچار مشکل شود، کل شبکه قطع خواهد شد.

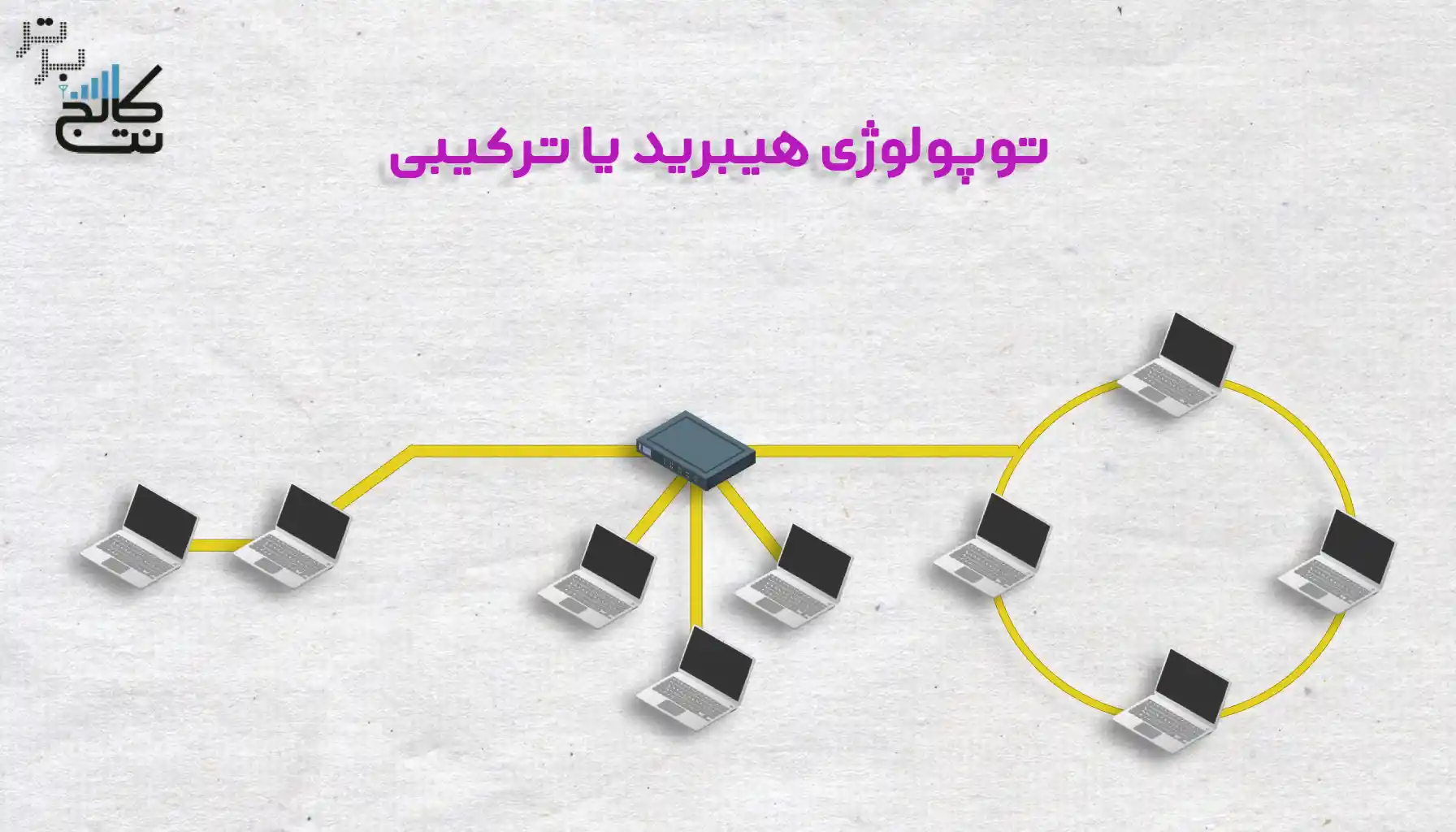

توپولوژی هیبرید یا ترکیبی (Hybrid Topology)

توپولوژی هیبرید یا ترکیبی یک نوع طراحی شبکه است که از ترکیب چندین نوع توپولوژی مختلف مانند استار، مش، رینگ و باس تشکیل می‌شود. این توپولوژی انعطاف‌پذیرترین ساختار را در شبکه‌ها ایجاد می‌کند، زیرا هر بخش از شبکه می‌تواند از توپولوژی متفاوتی استفاده کند که متناسب با نیازهای خاص آن بخش است.

شرایط استفاده: توپولوژی هیبرید زمانی مناسب است که سازمان یا شبکه نیاز به انعطاف‌پذیری بالا و مقیاس‌پذیری داشته باشد. معمولاً در شرکت‌های بزرگ یا محیط‌هایی که بخش‌های مختلف نیاز به توپولوژی‌های متفاوت دارند، از این نوع ساختار استفاده می‌شود. برای مثال، بخش‌های مختلف یک شرکت ممکن است نیاز به توپولوژی استار برای شبکه داخلی و توپولوژی مش برای ارتباطات گسترده داشته باشند.

مزایای توپولوژی هیبرید

• انعطاف‌پذیری بالا: امکان ترکیب چندین نوع توپولوژی با توجه به نیازهای مختلف شبکه وجود دارد.
• مقیاس‌پذیری: به راحتی می‌توان بخش‌های جدید را به شبکه اضافه کرد، بدون اینکه کل ساختار تحت تأثیر قرار گیرد.
• بهینه‌سازی عملکرد: با استفاده از مزایای هر توپولوژی در بخش‌های مختلف شبکه، عملکرد شبکه بهینه می‌شود.

معایب توپولوژی هیبرید

• پیچیدگی: طراحی و پیاده‌سازی این نوع شبکه‌ها به دلیل وجود توپولوژی‌های مختلف در یک سیستم، پیچیده است.
• هزینه بالا: به دلیل نیاز به تجهیزات و نگهداری خاص برای ترکیب چندین توپولوژی، هزینه‌ها افزایش می‌یابد.
• مدیریت سخت‌تر: مدیریت و عیب‌یابی شبکه‌های هیبریدی ممکن است دشوارتر از شبکه‌های ساده‌تر باشد.

اهمیت انتخاب توپولوژی مناسب در طراحی شبکه

انتخاب توپولوژی مناسب شبکه یکی از کلیدی‌ترین مراحل طراحی و پیاده‌سازی یک شبکه موفق است. توپولوژی شبکه به ساختار و نحوه اتصال دستگاه‌ها به یکدیگر اشاره دارد و به طور مستقیم بر روی کارایی، امنیت، هزینه‌ها و قابلیت مدیریت شبکه تأثیر می‌گذارد.

چرا انتخاب توپولوژی مناسب مهم است؟

• کارایی و عملکرد شبکه: توپولوژی مناسب می‌تواند بهبود کارایی و سرعت انتقال داده‌ها را تضمین کند. مثلاً در شبکه‌های بزرگ، توپولوژی مش یا استار عملکرد بهتری نسبت به توپولوژی‌های ساده‌تر مانند باس دارند.
• هزینه‌ها: توپولوژی انتخابی می‌تواند بر روی هزینه‌های نصب و نگهداری شبکه تأثیر بگذارد. انتخاب توپولوژی‌های پیچیده مانند مش هزینه‌برتر است، در حالی که توپولوژی‌هایی مثل باس کم‌هزینه‌تر اما کمتر پایدار هستند.
• قابلیت توسعه: برخی توپولوژی‌ها امکان افزودن دستگاه‌های جدید را به راحتی فراهم می‌کنند، در حالی که در توپولوژی‌های دیگر ممکن است به تغییرات اساسی نیاز باشد.
• مدیریت و عیب‌یابی: توپولوژی‌های مختلف، فرآیند مدیریت و عیب‌یابی شبکه را متفاوت می‌کنند. انتخاب توپولوژی‌ای که مدیریت و رفع مشکلات در آن ساده باشد، به کاهش زمان‌های خرابی و هزینه‌های نگهداری کمک می‌کند.
• پایداری و امنیت: بعضی توپولوژی‌ها مانند مش، مقاوم‌تر هستند و در صورت قطع یک بخش از شبکه، همچنان بقیه بخش‌ها به کار خود ادامه می‌دهند. امنیت نیز با توجه به توپولوژی انتخابی متفاوت است و می‌تواند مستقیماً بر روی حفاظت از داده‌ها تأثیر بگذارد.

نتیجه گیری

انتخاب توپولوژی مناسب شبکه ، یکی از عوامل اصلی در کارایی، امنیت و مدیریت بهینه شبکه است. هر نوع توپولوژی با مزایا و معایب خاص خود می‌تواند برای شرایط مختلف مناسب باشد. برای تصمیم‌گیری صحیح، باید به نیازها و ابعاد شبکه خود توجه کنید. درک انواع توپولوژی شبکه و نحوه کارکرد آن‌ها به شما کمک می‌کند تا ساختاری مؤثر و بهینه برای شبکه خود طراحی کنید. اگر علاقه‌مند به یادگیری بیشتر در زمینه طراحی و پیاده‌سازی شبکه هستید، آموزشگاه نت کالج برتر دوره‌های تخصصی و کاربردی شبکه را با برترین اساتید و به‌روزترین محتوای آموزشی ارائه می‌دهد. با شرکت در این دوره‌ها، می‌توانید مهارت‌های لازم برای موفقیت در دنیای شبکه‌های کامپیوتری را به دست آورید.

سوالات متداول

توپولوژی شبکه چیست و چه نقشی در طراحی شبکه دارد؟

توپولوژی شبکه به نحوه اتصال دستگاه‌ها و کامپیوترها در یک شبکه گفته می‌شود. انتخاب صحیح توپولوژی می‌تواند بر کارایی، قابلیت گسترش و پایداری شبکه تأثیر بگذارد.

مزایا و معایب توپولوژی باس (Bus) چیست؟

توپولوژی باس ساختار ساده‌ای دارد و برای شبکه‌های کوچک مناسب است. اما اگر کابل مرکزی دچار مشکل شود، کل شبکه از کار می‌افتد.

چرا توپولوژی استار (Star) یکی از محبوب‌ترین توپولوژی‌ها در شبکه‌های کامپیوتری است؟

توپولوژی استار به دلیل اینکه خرابی یک دستگاه تاثیری بر سایر دستگاه‌ها ندارد و کنترل ترافیک شبکه راحت‌تر است، بسیار محبوب است.

توپولوژی رینگ (Ring) چه مزایا و معایبی دارد؟

در توپولوژی رینگ، داده‌ها به‌صورت مداوم از طریق یک حلقه منتقل می‌شوند که این امر باعث انتقال سریع‌تر اطلاعات می‌شود. با این حال، خرابی یک دستگاه ممکن است کل شبکه را تحت تأثیر قرار دهد.

توپولوژی مش (Mesh) چه کاربردهایی دارد و چرا برای شبکه‌های بزرگ مناسب است؟

توپولوژی مش به دلیل اتصالات متعدد بین دستگاه‌ها، بالاترین سطح پایداری و اطمینان را فراهم می‌کند و برای شبکه‌های بزرگ و حیاتی مناسب است.

توپولوژی درختی (Tree) چیست و در چه شرایطی استفاده می‌شود؟

توپولوژی درختی ترکیبی از توپولوژی استار و باس است و در شبکه‌های بزرگ که نیاز به سلسله‌مراتب دارند، استفاده می‌شود. این توپولوژی مقیاس‌پذیری خوبی دارد.

توپولوژی نقطه به نقطه (Point to Point) در چه مواقعی استفاده می‌شود؟

این توپولوژی برای ارتباط مستقیم بین دو دستگاه بدون واسطه مناسب است و اغلب در اتصالات کوتاه‌مدت یا موقت استفاده می‌شود.

توپولوژی هیبرید (Hybrid) چیست و چه مزایایی دارد؟

توپولوژی هیبرید ترکیبی از چندین توپولوژی مختلف است که باعث می‌شود شبکه انعطاف‌پذیری بیشتری داشته باشد و برای شرکت‌های بزرگ با نیازهای متنوع مناسب است.

چگونه بهترین توپولوژی شبکه را برای کسب‌وکار خود انتخاب کنیم؟

انتخاب توپولوژی مناسب به عوامل مختلفی مانند اندازه شبکه، بودجه، مقیاس‌پذیری و نیازهای امنیتی بستگی دارد. بررسی دقیق هر توپولوژی می‌تواند به انتخاب صحیح کمک کند.

آیا می‌توان توپولوژی شبکه را پس از طراحی تغییر داد؟

بله، امکان تغییر توپولوژی وجود دارد اما این کار معمولاً هزینه‌بر و پیچیده است. بهتر است از ابتدا توپولوژی مناسب انتخاب شود تا از تغییرات پرهزینه جلوگیری شود.
